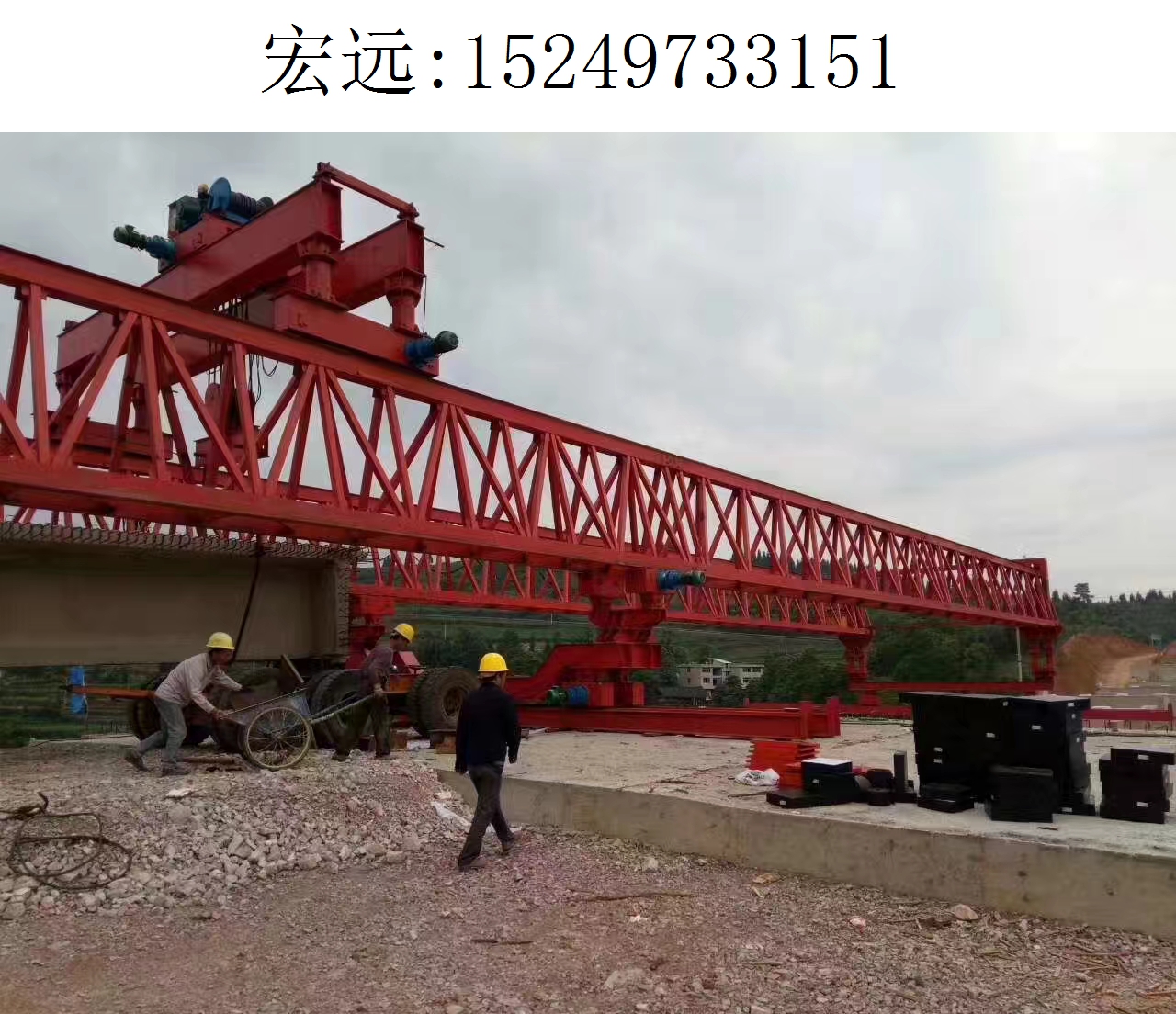

导梁式架桥机的机身整体为刚性框架结构，适配直线桥孔过孔作业时可以保持轨迹规整、姿态稳定，但在曲线段桥梁施工中，桥孔存在自然弧形偏移，固定的直线行走轨迹会与桥梁弧线中线产生偏差，容易造成导梁对位偏移、轮轨挤压、机身侧向受力失衡等问题。径向调整机构是专门适配曲线过孔工况的微调结构，能够根据桥梁弧度动态修正机身侧向位置，让刚性架桥机灵活适配弧形桥孔，是保障曲线段过孔作业平稳开展的核心结构。

径向调整机构整体采用滑移式自适应结构，主要由液压驱动组件、导向滑移构件和位置感应组件组成，整体结构紧凑，不影响架桥机常规直线行走作业。该机构独立于纵向走行系统工作，专门负责机身径向侧向微调，区别于常规的纵横移对位结构，针对性解决曲线过孔产生的轨迹偏差问题，适配不同曲率的曲线桥梁施工场景。

机构的核心动作逻辑分为预调对位、动态随形调整、支点适配修正三个连贯阶段，全程跟随过孔节奏同步运行。在曲线过孔作业启动前，设备先完成静态预调整，感应组件提前识别桥梁曲线的偏移趋势，判断机身与桥孔中线的径向偏差量。随后液压驱动组件平稳输出动力，带动主梁与前导梁整体侧向微调，将设备前端姿态校准至曲线桥孔的预设轨迹上，消除初始对位偏差，为后续前移作业打好基础。

在整机前移过孔的动态过程中，是径向调整机构工作的核心阶段。架桥机沿轨道纵向前行时，刚性机身的直线运动轨迹会持续偏离桥梁弧形中线，产生渐进式径向偏移。此时机构进入持续随形调整状态，导向滑移构件限制设备偏移方向，保证微调动作顺滑无卡顿，液压系统根据实时偏移量持续小幅修正机身径向位置，让导梁前端、各支腿支撑点位始终贴合曲线桥梁的走向弧度。全程采用微量多次的调整方式，不会出现大幅晃动与姿态突变，保证过孔过程平稳连贯。

在过孔关键的支腿转换阶段，径向调整机构配合支点切换完成精准修正。曲线工况下，新旧支撑支点存在天然的径向错位，支腿交替受力过程中极易产生侧向扭力，导致机身歪斜。机构会同步微调对应支腿与主梁的径向间距，抵消支点错位带来的侧向应力，让每一次支腿落地都能保持垂直均匀受力，避免单侧挤压、轮轨卡滞、构件偏磨等问题，维持整机姿态平衡。

整套机构依托自适应感应逻辑实现无人干预的自动调整，能够适配不同曲率的曲线桥孔。小曲率平缓桥梁仅需少量微调，大曲率弧形桥梁则自动增大调整行程，始终贴合施工工况需求。同时机构具备锁止功能，完成过孔进入架梁工况后，滑移结构自动锁死，保持机身姿态固定，避免微调结构松动影响架梁精度。

径向调整机构从根本上解决了刚性架桥机适配曲线桥梁的施工难题，通过循序渐进的动态微调，消除曲线过孔的轨迹偏差与侧向受力隐患，既保护了设备机械结构，又大幅提升了曲线桥孔的过孔效率与架设精度，是曲线桥梁标准化施工不可或缺的重要结构。
